模具監視器

模具監視器
產品參數
名稱 ZC-501 ZC-501T ZC-701T

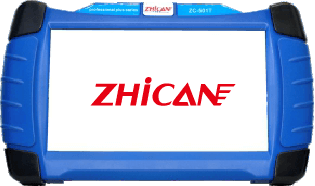

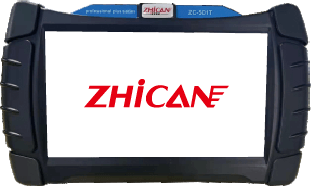

產品圖
硬碟內存 60G(最大儲存5000張NG圖片) 120G(最大儲存10000張NG圖片) 120G(最大儲存10000張NG圖片)
顯示器分辨率 1366*768 1920*1280 1920*1280
觸控螢幕尺寸 11.6吋 11.6吋 13.3吋
處理時間 0.18s 0.15s 0.15s
主機外型尺寸 330x240x40mm 330x240x40mm 343x222x35mm
主機配量 Intel 3865U Intel i3 7100 Intel i3 7100
電源 DC24V/50W DC24V/60W DC24V/60W
相機供電 48V/POE 48V/POE 48V/POE
相機分辨率 130-500萬像素 130-500萬像素 130-500萬像素
鏡頭變焦參數 5-50mm 5-50mm 5-50mm
工作溫度 0-55°C 0-55°C 0-55°C
可負載 支持2個相機、生產報表功能 支持4個相機、生產報表功能 最大支持8個相機
支持彩色相機
支持多相機模式單獨拍照功能

※由於技術不斷升級，產品技術參數仍以實機為主

配件參考圖

  • 千兆網工業相機

  • 紅外光線

  • 6進6出IO板

  • 高柔信號線

  • 開關電源

工作原理及流程圖
工作原理及流程圖

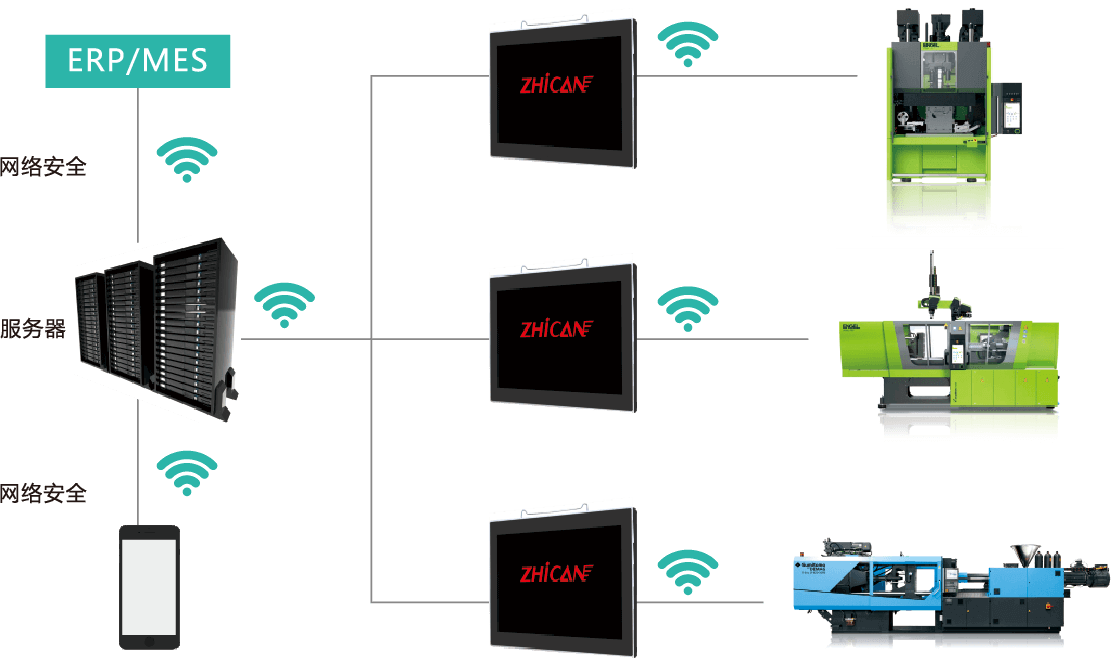

大數據服務
  • 2.0版于新增的看板大數據功能，實時記錄每次運行的OK/NG狀態。

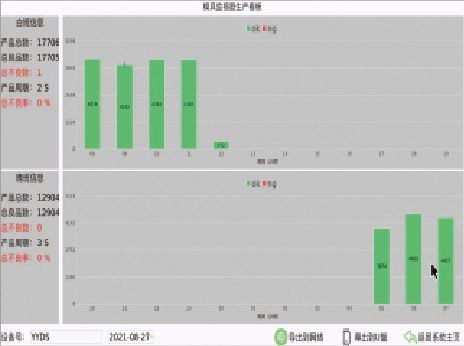

  • 每小時生成柱狀圖，通過USB盤導出EXCEL表格，減少人員的統計工作。
  • 可以拉入網路連接客戶的MES系統，自動導出到指定文件夾，從而實現數據同步，多台設備可以同時傳輸。
大數據服務

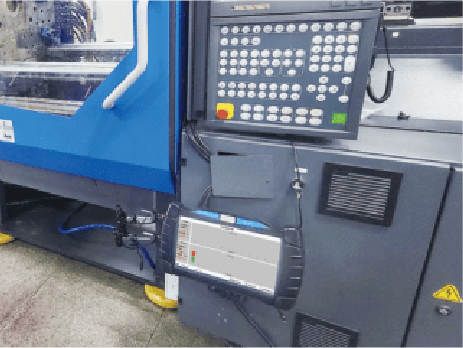

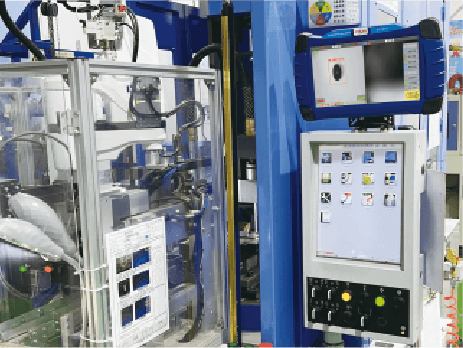

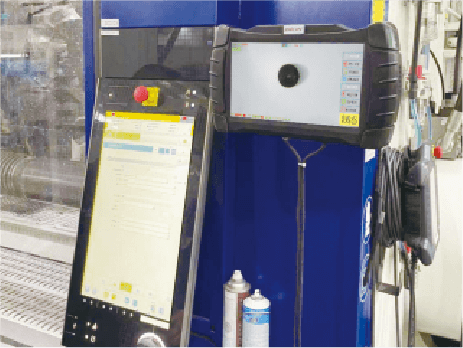

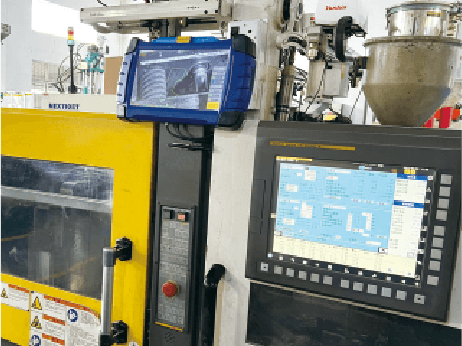

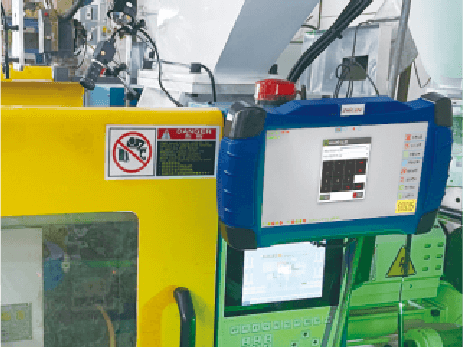

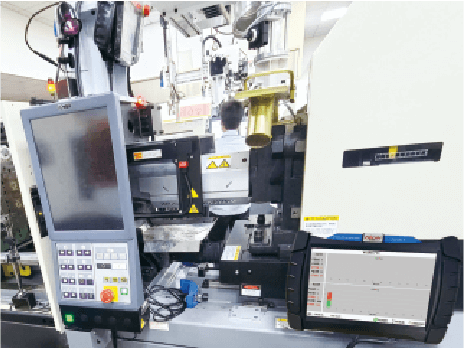

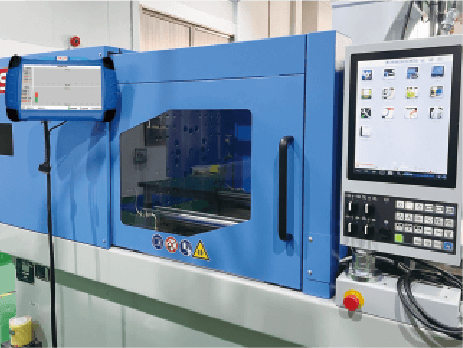

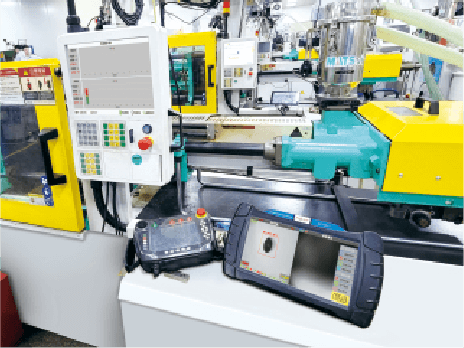

應用案例
