ET系列-大型牛頭開放式全伺服橫走機械手

ET系列-大型牛頭開放式全伺服橫走機械手
產品說明

ET series大型牛頭開放式全伺服橫走機械手系列主要適用於150-2200T臥式射出成型機的成品取出，均為雙截手臂，X、Y、Z三軸採用AC伺服馬達驅動，搭配日本THK低噪音滑軌，寧靜而平穩，均附有標準配備。


客製化服務：依據客戶需求，側姿組增加伺服A軸、B軸或是其中的一軸，可靈活的多自由度運動，實現複雜的取出方法及最優化的取出路徑。

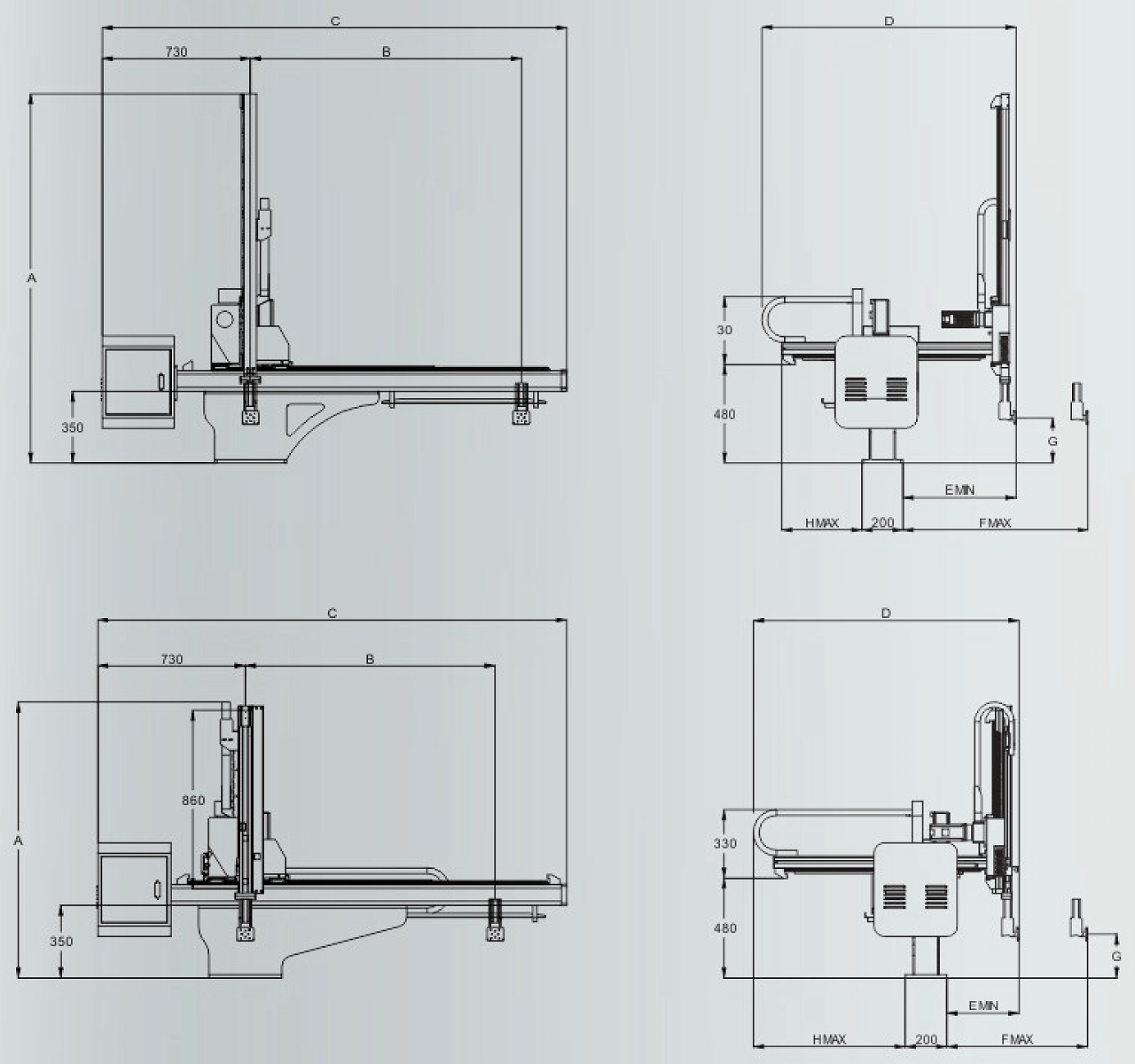

外觀尺寸650A型~1000A型
產品規格650A型~1000A型
機型 適用射出機
(ton)		 行程
(mm)		 側姿角度
(度)		 最大荷重
(含治具)		 時間
(sec)		 驅動方式 工作氣壓
(kgf/cm)		 空氣消耗量
(nl/cycle)		 電源 電源消耗量
(kva)		 淨重
(kg)
上下 引拔 橫行 取出 空循環
ETII-650A+S3 50~180 650 450 1100 90˚ 3 0.8 3.1 全AC伺服馬達驅動
Full AC Servro Motor Drive		 5~7 6 單相
AC220V±10V
50/60HZ		 2.2 190
ETI-850A+S5 150~280 850 550 1300 0.9 3.5 210
ETII-850A+S3 150~280 850 1300 0.9 3.3 3.0 220
ETI-1000A+S3 200~350 1000 1500 1.0 3.9 240
ETII-1000A+S3 200~350 1500 1.0 3.5 240
Model A B C D E F G H
ETII-650A+S3 1320 1100 2065 1200 220 670 140 810
ETI-850A+S5 1800 1300 2265 1300 770
ETII-850A+S3 1400
ETI-1000A+S3 1950 1500 2465
ETII-1000A+S3 1470

因工藝改進，機型更新不另行通知！

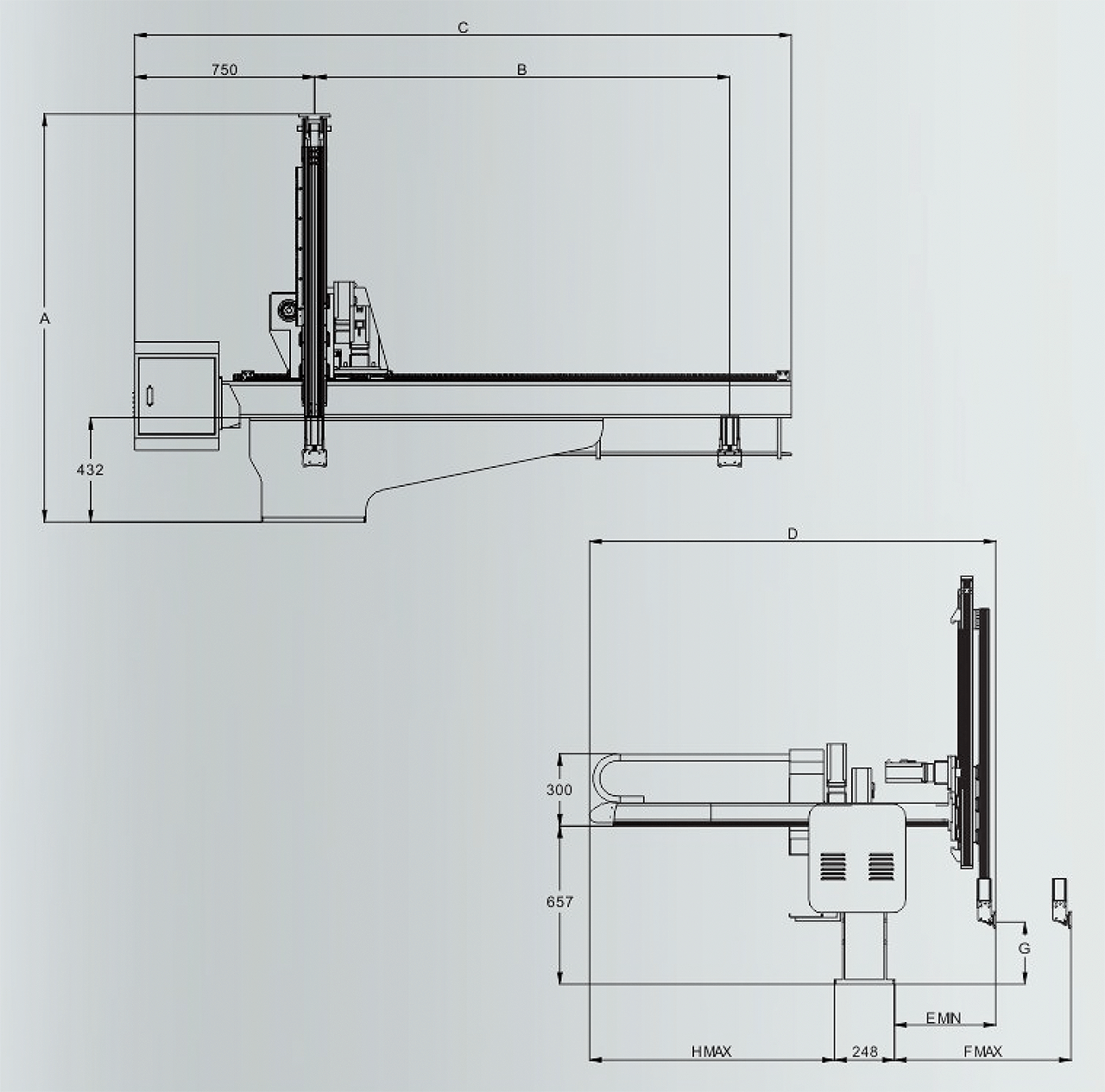

外觀尺寸1100B型~1300B型
產品規格1100B型~1300B型
機型 適用射出機
(ton)		 行程
(mm)		 側姿角度
(度)		 最大荷重
(含治具)		 時間
(sec)		 驅動方式 工作氣壓
(kgf/cm)		 空氣消耗量
(nl/cycle)		 電源 電源消耗量
(kva)		 淨重
(kg)
上下 引拔 橫行 取出 空循環
ETII-1100B+S3 250~550 1100 920 1700 90˚ 6 2.5 10 X､Y､Z-AC伺服馬達
X､Y､Z-AC Servro Motor		 5~7 7 單相
AC220V±10V
50/60HZ		 2.2 350
ETII-1100B+S5 3.0
ETII-1300B+S3 350~700 1300 1120 1900 6 2.8 12 2.2 400
ETII-1300B+S5 3.0
Model A B C D E F G H
ETII-1100B+S3 1760 1700 2740 1685 280 1200 230 1150
ETII-1100B+S5 300
ETII-1300B+S3 1880 1900 2940 1865 1400 230 1330
ETII-1300B+S5 300

因工藝改進，機型更新不另行通知！

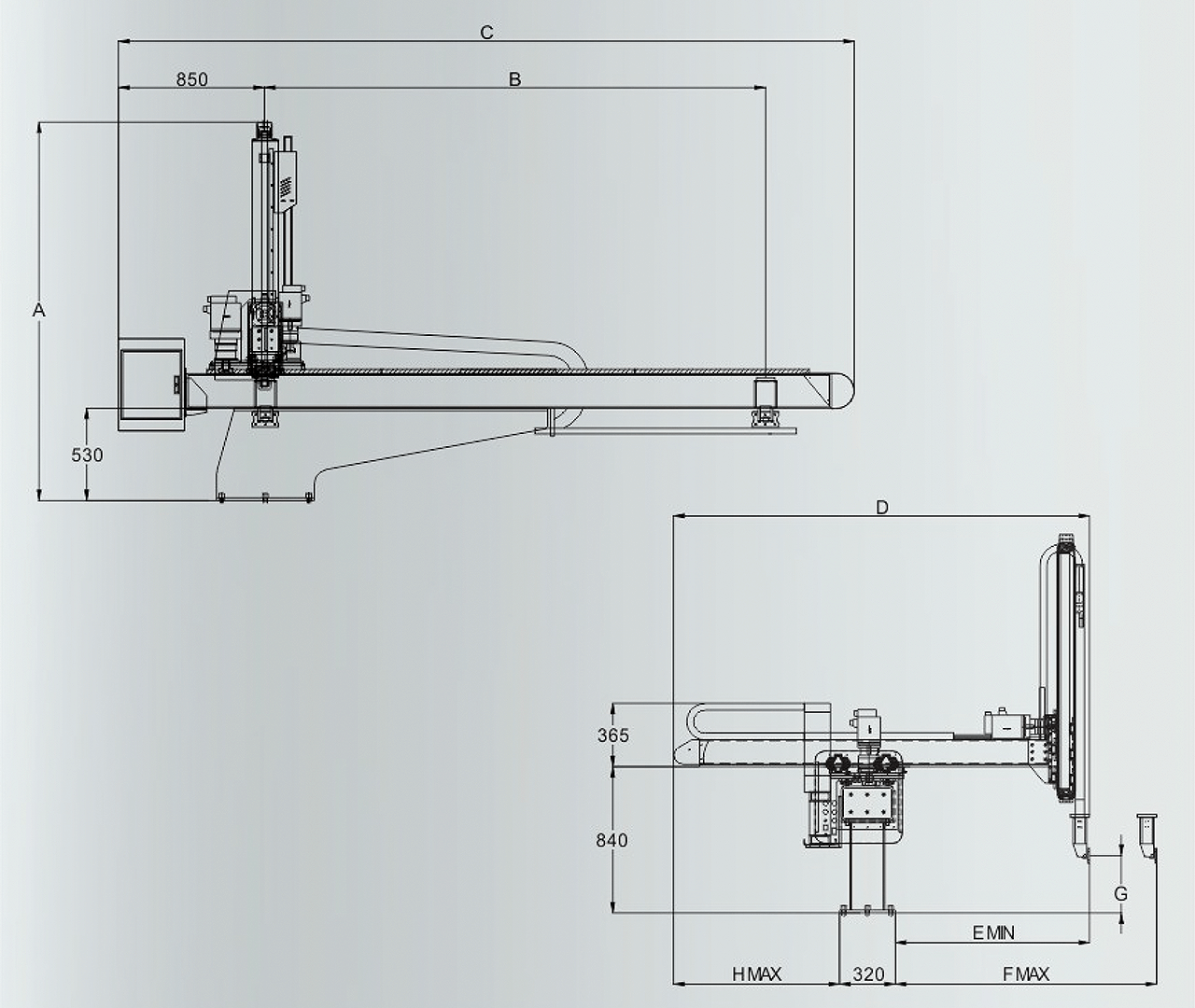

外觀尺寸1700C型~3000C型
產品規格1700C型~3000C型
機型 適用射出機
(ton)		 行程
(mm)		 側姿角度
(度)		 最大荷重
(含治具)		 時間
(sec)		 電源 電源消耗量
(kva)		 淨重
(kg)
上下 引拔 橫行 取出 空循環
ETII-1700C+S3 800~1250 1700 1400 2600 90˚ 30 3 15 單相
AC220V±10V
50/60HZ		 5.0 850
ETII-1700C+S5
ETII-1900C+S3 900~1400 1900 1800 2900 3.5 17 950
ETII-1900C+S5
ETII-2200C+S3 1200~1600 2200 3400 45 3.5 19 1100
ETII-2200C+S5
ETII-2500C+S3 1500~2200 2500 2000 3700 90˚ 45 4 21 單相
AC220V±10V
50/60HZ		 5.0 1250
ETII-2500C+S5
ETII-3000C+S3 1800~3600 3000 2250 4400 5 23 1550
ETII-3000C+S5
Model A B C D E F G H
ETII-1700C+S3 2300 2600 3950 2400 350 1750 300 1800
ETII-1700C+S5
ETII-1900C+S3 2420 2900 4250 2800 2150 2200
ETII-1900C+S5
ETII-2200C+S3 2600 3400 4750
ETII-2200C+S5
ETII-2500C+S3 2780 3700 5050 3000 350 2350 300 2400
ETII-2500C+S5
ETII-3000C+S3 3080 4400 5750 3250 2600 2650
ETII-3000C+S5

因工藝改進，機型更新不另行通知！

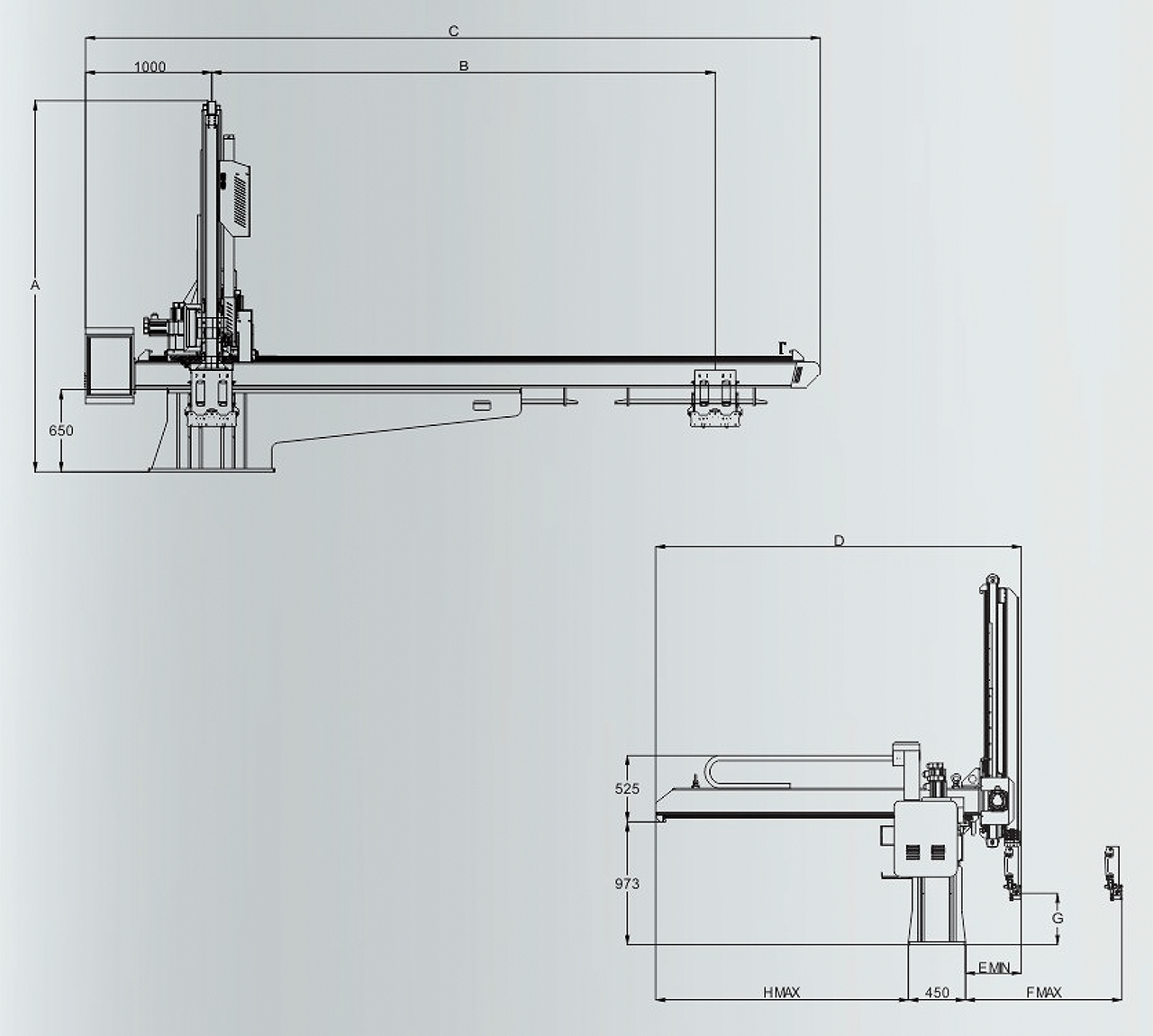

外觀尺寸1900D型~3500D型
產品規格1900D型~3500D型
機型 適用射出機
(ton)		 行程
(mm)		 側姿角度
(度)		 最大荷重
(含治具)		 時間
(sec)		 電源 電源消耗量
(kva)		 淨重
(kg)
上下 引拔 橫行 取出 空循環
ETII-1900D+S3 900~1400 1900 1800 2900 90˚ 60 4 20 單相
AC220V±10V
50/60HZ		 7.0 1500
ETII-1900D+S5 1500
ETII-2200D+S3 1200~1600 2200 3400 4.2 22 1600
ETII-2200D+S5 1600
ETII-2500D+S3 1500~2200 2500 2250 3700 4.6 24 1700
ETII-2500D+S5 1700
ETII-3000D+S3 1800~4000 3000 2250 4200 90˚ 60 4.6 24 單相
AC220V±10V
50/60HZ		 7.0 1850
ETII-3000D+S5 1850
ETII-3500D+S3 2000~4500 3500 2400 4400 5 26 1950
ETII-3500D+S5 1950
Model A B C D E F G H
ETII-1900D+S3 2710 2900 4650 2805 450 2250 400 2350
ETII-1900D+S5
ETII-2200D+S3 2770 3400 5350
ETII-2200D+S5
ETII-2500D+S3 2950 3700 5850 3285 2700 2800
ETII-2500D+S5
ETII-3000D+S3 3200 4200 5850 3285 450 2700 400 2800
ETII-3000D+S5
ETII-3500D+S3 3500 4400 6050 3440 2850 2950
ETII-3500D+S5

因工藝改進，機型更新不另行通知！
