S系列-旋臂式機械手臂
產品說明
S-series旋臂式機械手臂系列主要適用於50-200噸臥式射出成型機的水口取出，手臂有單截式和雙截式的兩種，整機旋出入，引拔，上下均全氣壓驅動，全功能機器附有真空發生器及標準吸治具，單功能則無。

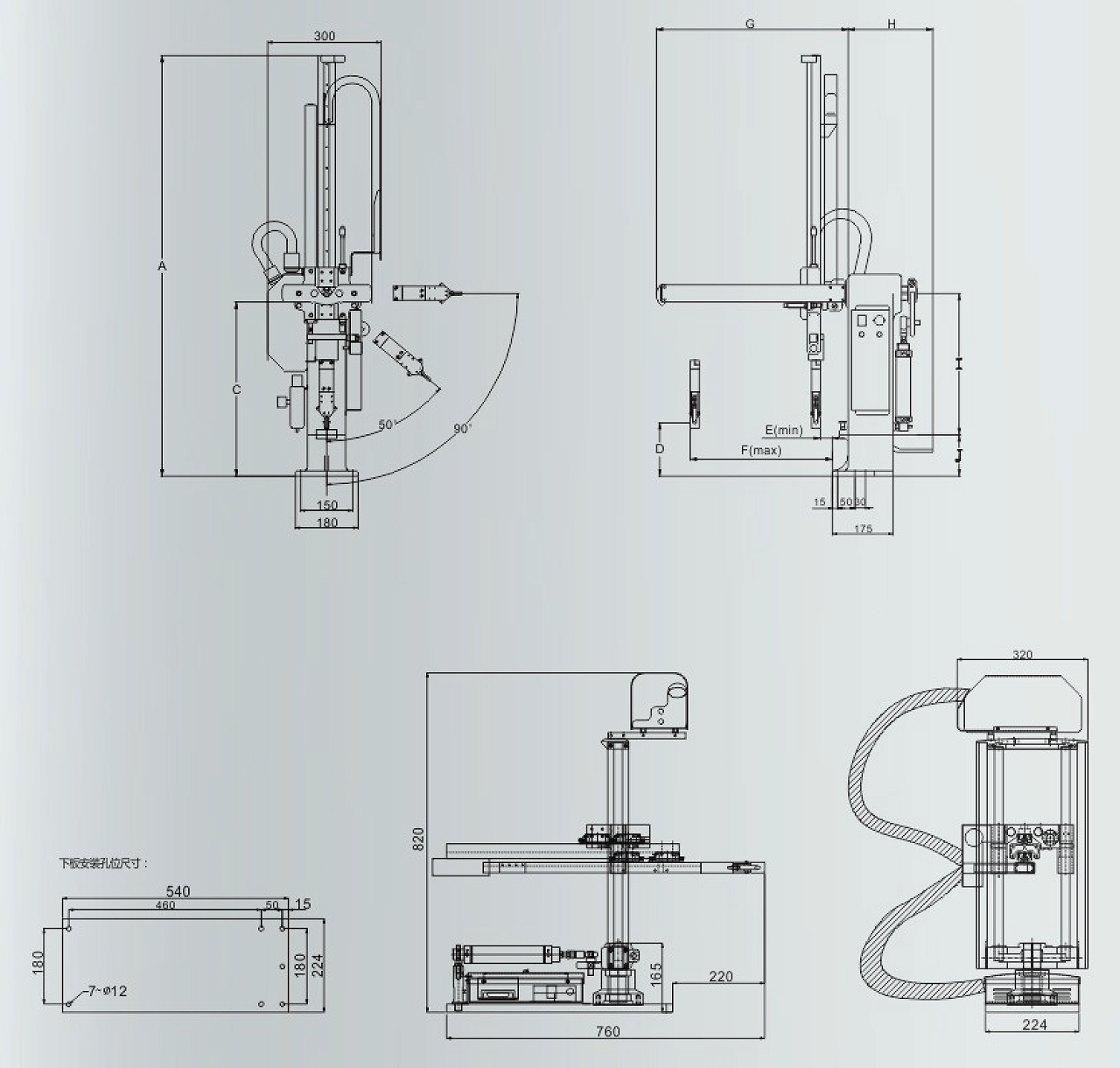

外觀尺寸650~750
產品規格650~750
| 機型 | 適用射出機 (ton) |
行程 (mm) | 角度 (度) | 最大荷重 (含治具) |
時間 (sec) | 驅動方式 | 工作氣壓 (kgf/cm) |
空氣消耗量 (nl/cycle) |
電源 | 電源消耗量 (kva) |
淨重 (kg) | |||
| 上下 | 引拔 | 旋出 | 爪旋 | 取出 | 空循環 | |||||||||
| SSI-650+V | 50-180 | 650 | 標準:120 選購:200 |
50-90 | 90° | 2 | 0.9 | 4.2 | 氣壓 Air Pressure |
5~7 | 14 | 單相 AC220V 50/60HZ |
0.2 | 33 |
| SSI-750+V | 100-220 | 750 | 1.0 | 4.6 | 16 | 35 | ||||||||
| PSII-650+V | 65-220 | 650 | 0.7 | 4 | 16.2 | 60 | ||||||||
| Model | A | B | C | D | E | F | G | H | I | J |
| SSI-650+V | 1250 | 1180 | 508 | 200 | 80 | 420 | 560 | 255 | 413 | 120 |
| SSI-750+V | 1350 | 1260 |
因工藝改進，機型更新不另行通知！
