A系列-單軸伺服橫走機械手臂
產品說明
A series 橫走式機械手臂系列主要適用於100-700噸臥式射出成型機的成品取出，採用雙截式手臂，可增加副臂用于三片模的料頭取出，橫行AC伺服馬達驅動方式，引拔，上下氣壓驅動，其行程調節和位置調整方式有手動調位(標準型)和電動調位(選購型)兩種方式，配有標準吸和抱治具。

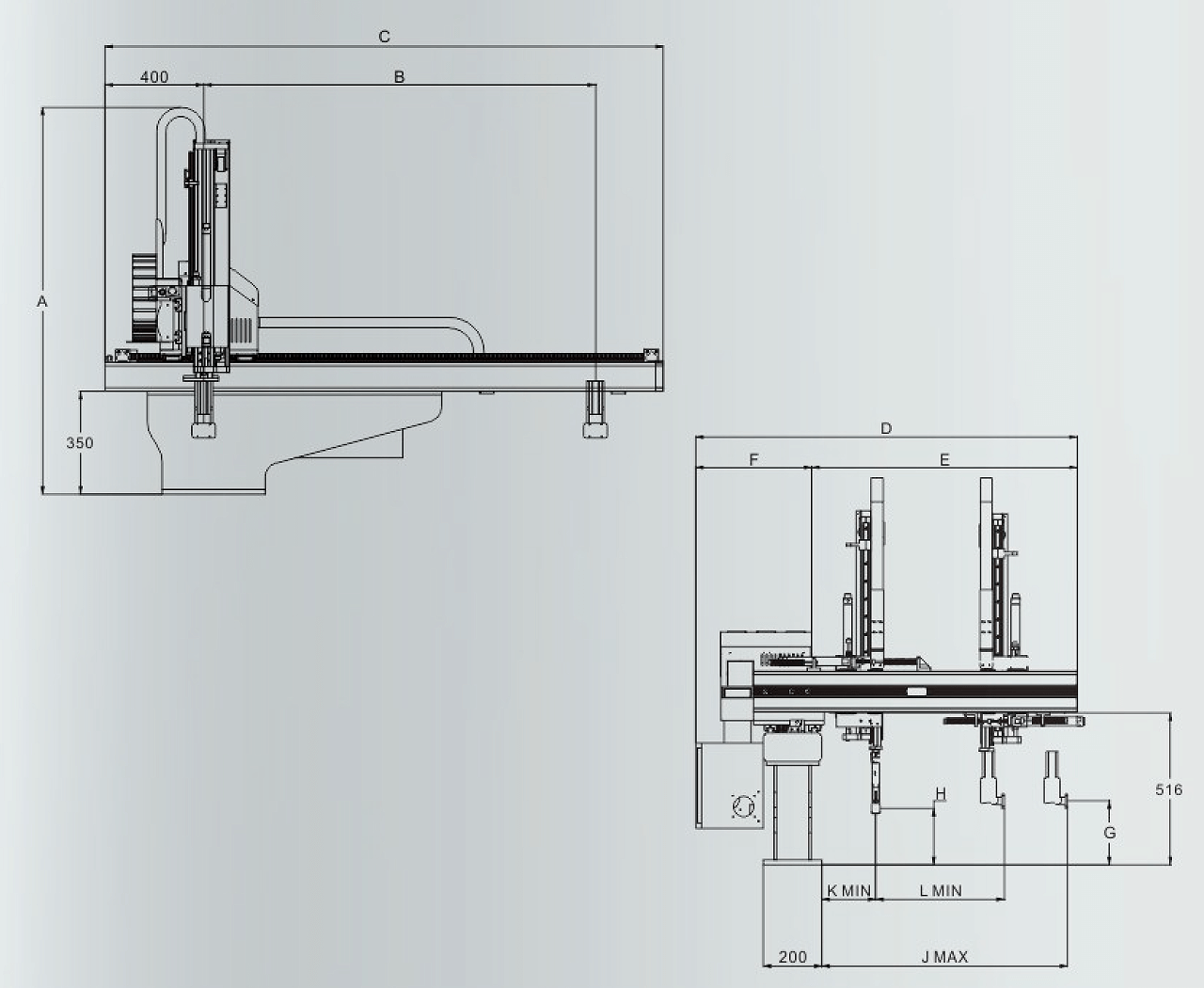

外觀尺寸850~1200
產品規格850~1200
| 機型 | 適用射出機 (ton) |
行程 (mm) | 側姿角度 (度) |
最大荷重 (含治具) |
時間 (sec) | 驅動方式 | 工作氣壓 (kgf/cm) |
空氣消耗量 (nl/cycle) |
電源 | 電源消耗量 (kva) |
淨重 (kg) |
|||
| 上下 | 引拔 | 旋出 | 取出 | 空循環 | ||||||||||
| ASII-850+S | 100~280 | 850 | 主臂:170 副臂:120 |
1350 | 90° | 3 | 1.9 | 8 | Z-AC伺服馬達 Z-AC Servo Motor X､Y-氣壓 X､Y-Pressure |
5~7 | 21 | 單相 AC220V 50/60HZ |
0.9 | 200 |
| ADII-850+S | ||||||||||||||
| ASII-1000+S | 250~450 | 1100 | 主臂:300 副臂:200 |
1700 | 5 | 2.5 | 10 | 35 | 1.1 | 315 | ||||
| ADII-1000+S | ||||||||||||||
| ASII-1200+S | 350~700 | 1300 | 1750 | 7 | 2.8 | 12 | 40 | 360 | ||||||
| ADII-1200+S | ||||||||||||||
| Model | A | B | C | D | E | F | G | H | J | K | L |
| ASII-850+S | 1380 | 1350 | 1900 | 1300 | 900 | 400 | 230 | 210 | 700 | 160 | 100 |
| ADII-850+S | |||||||||||
| ASII-1000+S | 1500 | 1700 | 2360 | 1570 | 1170 | 200 | 200 | 1000 | 400 | 400 | |
| ADII-1000+S | |||||||||||
| ASII-1200+S | 1650 | 1750 | 2600 | 1660 | 1260 | 400 | 400 | 1100 | |||
| ADII-1200+S |
因工藝改進，機型更新不另行通知！
